1. Kubernetes

1.1 kubernetes 简介:

Kubernetes由Google团队发起并维护的基于Docker的开源容器集群管理系统, 目标是管理跨多个主机的容器, 它不仅支持常见的云平台, 而且支持内部数据中心.

核心概念是 Container Pod–> 一个 Pod（容器集合）由一组工作于同一物理工作节点的容器构成, 组容器拥有相同的网络命名空间, IP以及存储配额, 也可以根据实际情况对每一个 Pod 进行端口映射.

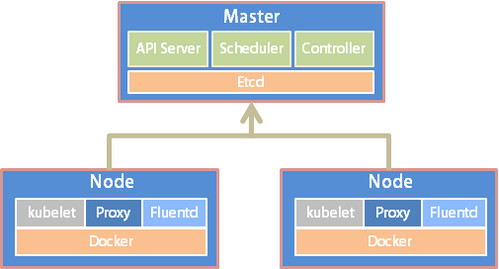

kubernetes 组件构成:

1.2 kubernetes 组件构成:

1.2.1 Master组件:

kube-apiserver: Kubernetes API, 集群统一入口, 各组件协调者, 以HTTP API提供接口服务, 所有对象资源的增删查改和监听操都交给APIServer处理后再提交给Etcd存储;
kube-scheduler: （调度器）负责对资源进行调度, 分配未分发 Pod绑定到可用的Node节点上, 存储到etcd中;
kube-controller-manager: 负责管理控制器, 一个资源对应一个控制器, CotrolerManager负责管理监控pod运行状态, 根据 etcd中的信息, 调用 node中的kubelet创建Pod;

1.2.2 Node组件:

kubelet: 是 Master在 Node节点上的 Agent, 负责具体的容器生命周期管理, 根据从数据库中获取的信息来管理容器, 并上报 pod运行状态等, 下载secret、获取容器与节点状态, kubelet将每个 Pod装换成一组容器;
kube-proxy: 在 Node节点实现 Pod网络代理;
docker/rocker/rkt: 运行容器

1.2.3 容器运行时：

┌─────────────────────────────────────┐
│  kubelet (k8s 的节点代理)             │
└────────────┬────────────────────────┘
             │ CRI 接口(gRPC 协议)
             ▼
┌─────────────────────────────────────┐
│  CRI 实现(高级运行时)                │  ← containerd / CRI-O / Docker(已废弃)
│  - 拉镜像、管 Pod、管容器生命周期       │
└────────────┬────────────────────────┘
             │ OCI 接口
             ▼
┌─────────────────────────────────────┐
│  低级运行时                          │  ← runc / crun / kata / gVisor
│  - 实际创建和运行容器                  │
└─────────────────────────────────────┘

两套关键标准

CRI(Container Runtime Interface):k8s 定义的接口,kubelet 通过它调用运行时
OCI(Open Container Initiative):容器行业标准,定义镜像格式和运行时规范
kubelet → containerd (CRI 插件) → runc → 容器

两层运行时

高级运行时(CRI 实现):和 kubelet 对话,管 Pod、镜像、网络等。例:containerd、CRI-O

项目	开发方	状态	性能	生态	k8s 支持	推荐度
containerd	CNCF	毕业	高	成熟	原生	⭐⭐⭐⭐⭐
CRI-O	Red Hat/CNCF	孵化	高	中	原生	⭐⭐⭐⭐
Docker + cri-dockerd	Docker/Mirantis	过渡	中(多一层)	成熟	需额外装	⭐⭐(新集群不推荐)

低级运行时(OCI 实现):真正启动进程、配 namespace/cgroup。例:runc、crun、kata

项目	隔离级别	启动速度	性能	资源开销	兼容性	适用
runc	内核级	极快	高	低	最好	通用
crun	内核级	更快	略高于 runc	最低	好	追求性能
Kata	VM 级	慢(秒级)	中	高	OCI 兼容	强隔离
gVisor	用户态内核	快	中低	中	部分兼容	沙箱
Firecracker	VM 级	快(125ms)	高	中	限 Linux	无服务器

1.2.4 第三方服务(master && node):

etcd: 用来保存集群所有状态的 Key/Value存储系统, 所有 Kubernetes组件会通过 API Server来跟 Etcd进行沟通从而保存或读取资源状态。如Pod、service等对象信息;

1.2.5 kubectl:

kubectl 是 Kubernetes 自带的客户端, 可以用它来直接操作 Kubernetes

command	mean
get	显示一个或多个资源
describe	显示特定资源的详细信心
create	通过filename或stdin创建资源
update	通过filename或stdin更新资源
delete	删除资源
namespace	设置并查看当前的Kubernetes命名空间
log	在容器中打印容器的日志
rolling-update	执行给定ReplicationController的滚动更新
resize	为Replication Controller设置新大小
exec	在容器中执行命令
port-forward	将一个或多个本地端口转发到容器
proxy	运行代理到Kubernetes API服务器
run-container	在群集(cluster)上运行特定映像
stop	通过id或filename正常关闭资源
expose	获取replicated application并将其公开为Kubernetes Service
lable	更新资源标签
config	更改kuber相关配置文件
cluster-info	查看集群信息
api-version	打印可用的API版本
version	查看客户端和服务端版本信息
help	查看关于某个命令的帮助信息

1.2.6 Kubernetes CNI网络最强对比：Flannel、Calico、Canal和Weave

Kubernetes 网络

1.3 搭建

1.3.1 官方推荐1: `Kubeadm`

优点: 简单、官方推荐、升级方便、支持高可用; 缺点: 不易维护
参考文章2

1.3.2 官方推荐2: `Binary`

优点: 易于维护、灵活、升级方便; 缺点: 搭建太过复杂, 相关文档太少

1.4 Kubeadm:

1.4.1 环境准备:

1.4.1.1 硬件信息，最小配置 2C4G:

系统类型	IP	节点	Hostname
CentOS7.2	192.168.56.129	master	master01
CentOS7.2	192.168.56.130	master	master02
CentOS7.2	192.168.56.131	master	master03
CentOS7.2	192.168.56.132	worker	node01
CentOS7.2	192.168.56.133	worker	node02

系统类型	IP	节点	Hostname
CentOS7.2	192.168.56.129	master	master01
CentOS7.2	192.168.56.130	worker	node01
CentOS7.2	192.168.56.131	worker	node02

1.4.1.2 设置主机名hostname, 每一台配置hosts文件域名解析:

cat <<EOF >>/etc/hosts
  192.168.56.129 master01
  192.168.56.130 node01
  192.168.56.131 node02
  EOF

# 时钟同步
yum install ntpdate -y
ntpdate -s ntp.aliyun.com
crontab -e
* * * * * /usr/sbin/ntpdate ntp.aliyun.com

1.4.1.3 关闭`防火墙`、`SELinux`及`swap`:

systemctl stop firewalld
systmectl disable firewalled

iptables -F
iptables -X && iptables -F -t nat
iptables -X -t nat && iptables -P FORWARD ACCEPT

setenforce 0
sed -i "s/^SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config

swapoff -a
sed -i 's/.*swap.*/#&/' /etc/fstab
sed -i '/swap/s/^\(.*\)$/#\1/g' /etc/fstab

1.4.1.4 加载内核模块和网络参数

cat > /etc/modules-load.d/k8s.conf <<EOF
overlay
br_netfilter
EOF

modprobe overlay
modprobe br_netfilter

cat > /etc/sysctl.d/k8s.conf <<EOF
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOF

sysctl --system
sysctl -p /etc/sysctl.d/k8s.conf

# kube-proxy模式使用ipvs,默认走iptables
# 写入开机自动加载
sudo tee /etc/modules-load.d/ipvs.conf <<EOF
ip_vs
ip_vs_rr
ip_vs_wrr
ip_vs_sh
nf_conntrack
EOF

# 立即加载
sudo modprobe ip_vs
sudo modprobe ip_vs_rr
sudo modprobe ip_vs_wrr
sudo modprobe ip_vs_sh
sudo modprobe nf_conntrack

# 验证
lsmod | grep ip_vs
# 应该看到 ip_vs_sh、ip_vs_wrr、ip_vs_rr、ip_vs 等模块

# 安装调试工具(可选)
# CentOS
sudo yum install -y ipvsadm ipset

1.4.1.5 containerd安装与配置：

# 安装containerd
yum install -y yum-utils
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
yum install -y containerd.io

# 配置containerd
mkdir -p /etc/containerd
containerd config default > /etc/containerd/config.toml
sed -i 's/SystemdCgroup = false/SystemdCgroup = true/' /etc/containerd/config.toml

# k8s 1.28 要求 pause:3.9,这步必改,否则 init 会卡住
sed -i 's#registry.k8s.io/pause:3.8#registry.aliyuncs.com/google_containers/pause:3.9#' /etc/containerd/config.toml

# 配置crictl
cat > /etc/crictl.yaml <<EOF
runtime-endpoint: unix:///run/containerd/containerd.sock
image-endpoint: unix:///run/containerd/containerd.sock
timeout: 10
EOF

[root@master01 ~]# tree /etc/containerd/
/etc/containerd/
├── certs.d
│   ├── docker.io
│   │   └── hosts.toml
│   └── registry.k8s.io
│       └── hosts.toml
└── config.toml

systemctl daemon-reload
systemctl enable --now containerd
systemctl status containerd

# config_path配置
# containerd 查找 registry(镜像仓库)自定义配置的目录,用来针对不同仓库做单独配置
config.toml
[plugins."io.containerd.grpc.v1.cri".registry]
  config_path = "/etc/containerd/certs.d"

[root@master01 ~]# cat /etc/containerd/certs.d/docker.io/hosts.toml
server = "https://docker.io"

[host."https://docker.m.daocloud.io"]
  capabilities = ["pull", "resolve"]

[host."https://*.mirror.aliyuncs.com"]
  capabilities = ["pull", "resolve"]

[root@master01 ~]# cat /etc/containerd/certs.d/registry.k8s.io/hosts.toml
server = "https://registry.k8s.io" # 实际走阿里云,但镜像名还是原来的,无感替换

[host."https://registry.aliyuncs.com/google_containers"]
  capabilities = ["pull", "resolve"]
  override_path = true

1.4.1.6 配置国内yum源、Docker源及Kubernets源:

yum install -y wget
mkdir /etc/yum.repos.d/bak && mv /etc/yum.repos.d/*.repo /etc/yum.repos.d/bak
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.cloud.tencent.com/repo/centos7_base.repo
wget http://mirrors.cloud.tencent.com/repo/epel-7.repo -O /etc/yum.repos.d/epel.repo
yum clean all && yum makecache

wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo

cat <<EOF > /etc/yum.repo.d/kubernetes.repo
  [kubernetes]
  name=Kubernetes
  baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
  enabled=1
  gpgcheck=1
  repo_gpgcheck=1
  gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
  EOF

1.4.2 软件安装:

1.4.2.1 所有节点安装docker、kuberadm、kubelet及kubectl

kubeadm: 部署集群用的命令
kubelet: 在集群中每台机器上都要运行的组件，负责管理pod、容器的生命周期
kubectl: 集群管理工具(可选, 只要在控制集群的节点上安装即可)

yum install -y device-mapper-persistent-data lvm2 wget net-tools nfs-utils lrzsz gcc gcc-c++ make cmake libxml2-devel openssl-devel curl curl-devel unzip sudo ntp libaio-devel wget vim ncurses-devel autoconf automake zlib-devel  python-devel epel-release openssh-server socat  ipvsadm conntrack telnet ipvsadm

yum remove -y docker* container-selinux
yum install -y docker-ce
systemctl enable docker && systemctl start docker
docker -version

cat <<EOF > /etc/docker/daemon.json
  {
    "graph": "/docker/data/path",	# df -h 找空间比较大的, 默认 /var/lib/docker
    "exec-opts": ["native.cgroupdrive=systemd"]	# 默认 cgroups
    "registry-mirrors": ["https://docker.m.daocloud.io","https://*.mirror.aliyuncs.com"]
  }
  EOF

yum list kubeadm --showduplicates | sort -r	  # 找到要安装的版本号
yum install -y kubelet-1.28.* kubeadm-1.28.* kubectl-1.28.* --disableexcludes=kubernetes
systemctl enable kubelet

1.4.3 部署配置:

1.4.3.1 下载参考配置文件

#!/bin/bash
# 下载镜像
images=(kube-proxy-amd64:v1.13.3 kube-apiserver-amd64:v1.13.3 kube-controller-manager-amd64:v1.13.3 kube-scheduler-amd64:v1.13.3 pause:3.1 etcd-amd64:3.2.18 coredns:1.1.3)
for imageName in ${images[@]}
do
    docker pull anjia0532/google-containers.$imageName
    docker tag anjia0532/google-containers.$imageName k8s.gcr.io/$imageName
    docker rmi anjia0532/google-containers.$imageName
done
./k8s-docker-images.sh

[root@master01 Package]# kubeadm config images list --kubernetes-version v1.28.15
I0421 15:21:04.144804    8405 version.go:256] remote version is much newer: v1.35.4; falling back to: stable-1.28
registry.k8s.io/kube-apiserver:v1.28.15
registry.k8s.io/kube-controller-manager:v1.28.15
registry.k8s.io/kube-scheduler:v1.28.15
registry.k8s.io/kube-proxy:v1.28.15
registry.k8s.io/pause:3.9
registry.k8s.io/etcd:3.5.15-0
registry.k8s.io/coredns/coredns:v1.10.1

# 提前拉取镜像
kubeadm config images pull --config kubeadm-config.yaml

kubeadm config images pull \
  --image-repository registry.aliyuncs.com/google_containers \
  --kubernetes-version v1.28.15

1.4.3.2 初始化mater节点

# 默认配置
kubeadm config print init-defaults --component-configs KubeletConfiguration,KubeProxyConfiguration
kubeadm config print init-defaults > kubeadm-config.yaml
# 校验配置文件
kubeadm init --config kubeadm-config.yaml --dry-run

▶

title kubeadm-config.yaml

apiVersion: kubeadm.k8s.io/v1beta3
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.56.129 # API Server 对外暴露的地址,改成你 master 的 IP
  bindPort: 6443
nodeRegistration:
  criSocket: unix:///run/containerd/containerd.sock # 使用 containerd 作为容器运行时
  name: master01 # 节点名,必须和 hostname 一致
# master 默认污点,禁止普通 Pod 调度到 master
# 学习环境资源紧张想让 master 也跑 Pod,可删除下面三行
  taints:
    - effect: NoSchedule
      key: node-role.kubernetes.io/control-plane
---
apiVersion: kubeadm.k8s.io/v1beta3
kind: ClusterConfiguration
kubernetesVersion: v1.28.15 # k8s 版本,建议带 v 前缀
imageRepository: registry.aliyuncs.com/google_containers
# 如果未来要扩 HA(3 master),这里提前写 VIP,例如:
# controlPlaneEndpoint: "192.168.56.100:6443"
# 单 master 场景注释掉即可
etcd:
  local:
    dataDir: /var/lib/etcd
networking:
  dnsDomain: cluster.local
# Pod 网段,必须和网络插件配置一致
# Flannel 默认 10.244.0.0/16,Calico 可自定义
  podSubnet: 10.244.0.0/16
  serviceSubnet: 10.96.0.0/12
# 证书额外 SAN,写上所有可能访问 API 的 IP 和域名
# 后期加 VIP、做 kubectl 远程管理都会用到
apiServer:
  certSANs:
    - "master01"
    - "192.168.56.129"
    - "127.0.0.1"
controllerManager: {}
scheduler: {}
---
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
# ipvs 模式性能显著优于 iptables,大规模集群必用
# 前置条件:已加载 ip_vs 等内核模块
mode: ipvs
ipvs:
  # 负载均衡算法:rr(轮询)、wrr(加权轮询)、lc(最少连接)等
  scheduler: "rr"
---
apiVersion: kubelet.config.k8s.io/v1beta1
kind: KubeletConfiguration
# cgroup 驱动必须和 containerd 的 SystemdCgroup = true 保持一致

# 初始化操作方式1
kubeadm init --config kubeadm-config.yaml --upload-certs

# 初始化操作方式2
kubeadm init \
  --apiserver-advertise-address=192.168.56.129 \
  --image-repository registry.aliyuncs.com/google_containers \
  --kubernetes-version v1.28.15 \
  --service-cidr=10.96.0.0/12 \
  --pod-network-cidr=10.244.0.0/16 \
  --cri-socket=unix:///run/containerd/containerd.sock

# 输出
kubeadm join 192.168.56.129:6443 --token kekvgu.nw1n76h84f4camj6 --discovery-token-ca-cert-hash sha256:4ee74205227c78ca62f2d641635afa4d50e6634acfaa8291f28582c7e3b0e30e

ls /etc/kubernetes/pki	 # 证书路径
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

# 打标签
kubectl label node node01 node-role.kubernetes.io/worker=

# master 查看node 状态
[root@master01 yum.repos.d]# kubectl get node
NAME       STATUS      ROLES           AGE   VERSION
master01   NotReady    control-plane   20h   v1.28.15
node01     NotReady    worker          20h   v1.28.15
node02     NotReady    worker          20h   v1.28.15

1.4.3.3 加入worker节点

kubeadm token create --print-join-command

# 在worker节点 上执行如下命令:
kubeadm join 192.168.56.129:6443 --token kekvgu.nw1n76h84f4camj6 --discovery-token-ca-cert-hash sha256:4ee74205227c78ca62f2d641635afa4d50e6634acfaa8291f28582c7e3b0e30e

1.4.3.4 部署网络插件(flannel 或 calico)

# 安装flannel 网络插件
kubectl apply -f https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml
kubectl get pods -n kube-system
kubectl delete pods kube-flannel-ds-amd64-6jf7t -n kube-system

# 安装calico 网络插件
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.26.4/manifests/tigera-operator.yaml
kubectl get pods -n tigera-operator
# tigera-operator-xxx   1/1   Running

wget https://raw.githubusercontent.com/projectcalico/calico/v3.26.4/manifests/custom-resources.yaml
sed -i 's#192.168.0.0/16#10.244.0.0/16#' custom-resources.yaml
kubectl apply -f custom-resources.yaml

kubectl get pods -n calico-system
# NAME                                       READY   STATUS    RESTARTS   AGE
# calico-kube-controllers-xxx                1/1     Running   0          3m
# calico-node-xxx                            1/1     Running   0          3m
# calico-node-yyy                            1/1     Running   0          3m
# calico-typha-xxx                           1/1     Running   0          3m
# csi-node-driver-xxx                        2/2     Running   0          3m
# csi-node-driver-yyy                        2/2     Running   0          3m

# Manifest 安装, 不用 Operator,所有组件一个 YAML 搞定,资源占用略少,适合学习或小集群
wget https://raw.githubusercontent.com/projectcalico/calico/v3.26.4/manifests/calico.yaml
sed -i 's@# - name: CALICO_IPV4POOL_CIDR@- name: CALICO_IPV4POOL_CIDR@; s@#   value: "192.168.0.0/16"@  value: "10.244.0.0/16"@' calico.yaml
kubectl apply -f calico.yaml
[root@master01 ~]# kubectl get pods -n kube-system | grep calico
# calico-kube-controllers-7c968b5878-q49dq   1/1     Running   1 (25m ago)     4h52m
# calico-node-98bzl                          1/1     Running   1 (4h36m ago)   4h52m
# calico-node-bzmq5                          1/1     Running   1 (26m ago)     4h52m
# calico-node-zcj5l                          1/1     Running   1 (4h36m ago)   4h52m

1.4.3.5 创建Pod以验证集群是否正常

▶

title cluster-test.yaml

cat > cluster-test.yaml <<EOF
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-test
  labels:
    app: nginx-test
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-test
  template:
    metadata:
      labels:
        app: nginx-test
    spec:
      containers:
      - name: nginx
        image: nginx:alpine
        ports:
        - containerPort: 80
        resources:
          requests:
            memory: "32Mi"
            cpu: "50m"
          limits:
            memory: "128Mi"
            cpu: "200m"
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-test-svc
spec:
  type: NodePort
  selector:
    app: nginx-test
  ports:
  - port: 80
    targetPort: 80
    nodePort: 30080
EOF

kubectl apply -f cluster-test.yaml

# 1. Pod 都 Running,且分散到不同节点(验证调度)
[root@master01 yaml]# kubectl get pods -o wide -l app=nginx-test
NAME                          READY   STATUS              RESTARTS   AGE   IP       NODE     NOMINATED NODE   READINESS GATES
nginx-test-6595dd4466-rwp5b   0/1     ContainerCreating   0          9s    <none>   node01   <none>           <none>
nginx-test-6595dd4466-t9stt   0/1     ContainerCreating   0          9s    <none>   node01   <none>           <none>
nginx-test-6595dd4466-wc45z   0/1     ContainerCreating   0          9s    <none>   node02   <none>           <none>

# 2. Service 创建成功(验证网络), CLUSTER-IP 能分到,NodePort 30080
[root@master01 yaml]# kubectl get svc nginx-test-svc
NAME             TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
nginx-test-svc   NodePort   10.110.210.87   <none>        80:30080/TCP   21s

# 3. 集群内访问(验证 Pod 网络 + Service)
kubectl run test-client --rm -it --image=busybox:1.28 --restart=Never -- sh

# 进入容器后执行:
wget -qO- http://nginx-test-svc
# 看到 nginx 默认页面 HTML 就对了

nslookup nginx-test-svc
# 能解析到 ClusterIP,验证 CoreDNS

exit

# 4. 外部访问(验证 NodePort)
# 三个 IP 都能返回 nginx 页面,浏览器打开也行
curl http://192.168.56.129:30080   # master IP
curl http://192.168.56.130:30080   # node01 IP
curl http://192.168.56.131:30080   # node02 IP

# 5.命令补全 加到 ~/.bashrc
alias k=kubectl
alias kgp='kubectl get pods'
alias kgpa='kubectl get pods -A'
alias kgn='kubectl get nodes'
alias kgs='kubectl get svc'
alias kd='kubectl describe'
alias kl='kubectl logs'
alias ke='kubectl exec -it'

# 补全
source <(kubectl completion bash)
complete -F __start_kubectl k

source ~/.bashrc

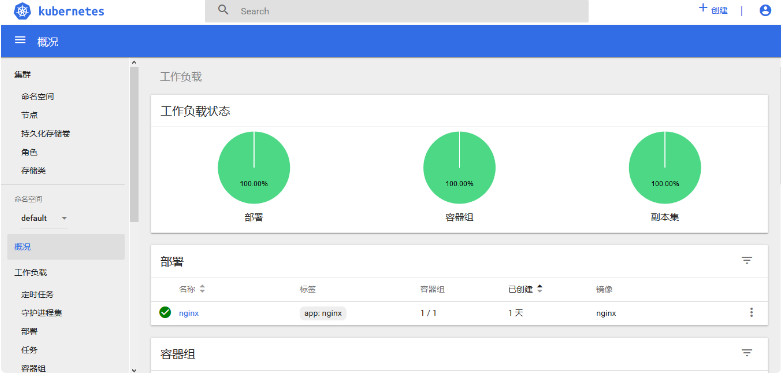

1.5安装Dashboard(master节点)

1.5.1 安装Dashboard v2 vs v3 对比

维度	Dashboard v2.x	Dashboard v3.x
部署方式	单个 recommended.yaml	Helm Chart
架构	单体	微服务拆分
依赖	无额外依赖	cert-manager、nginx 等
复杂度	低	中
维护状态	只有 bug fix	主力开发
k8s 1.28 兼容	✅	✅

对比项	v2.7.0	v7.x (v3 架构)
部署方式	单 YAML	Helm 为主
组件数	2 个 (dashboard + metrics-scraper)	5 个 + Kong 网关
资源占用	小	大(虚拟机 4G 建议给 master 6G)
安装复杂度	一键	中等
访问方式	直连 Dashboard Pod	Kong 网关路由
架构	单体	微服务
维护状态	只修 bug	主力开发

1.5.2 安装Dashboard v2.x

# 下载官方 YAML
wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml -O dashboard.yaml

# 默认 Dashboard 用 ClusterIP,外部访问不了。改成 NodePort:
sed -i '/name: kubernetes-dashboard$/,/selector:$/ { /ports:/a\    type: NodePort
/targetPort: 8443/a\      nodePort: 30443
}' dashboard.yaml

# 部署
kubectl apply -f dashboard.yaml

[root@master01 dashboard]# kubectl get pods -n kubernetes-dashboard
# NAME                                         READY   STATUS    RESTARTS   AGE
# dashboard-metrics-scraper-5657497c4c-drcf2   1/1     Running   0          57m
# kubernetes-dashboard-78f87ddfc-f2wh4         1/1     Running   0          57m

# 如果镜像拉不下来,可以使用这个
kubectl set image -n kubernetes-dashboard deployment/kubernetes-dashboard kubernetes-dashboard=docker.m.daocloud.io/kubernetesui/dashboard:v2.7.0
kubectl set image -n kubernetes-dashboard deployment/dashboard-metrics-scraper dashboard-metrics-scraper=docker.m.daocloud.io/kubernetesui/metrics-scraper:v1.0.8

# dashboard.yaml
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  type: NodePort                  # 新增
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30443             # 新增
  selector:
    k8s-app: kubernetes-dashboard

# 配置 Dashboard 访问权限
cat > dashboard-admin.yaml <<EOF
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard
EOF

kubectl apply -f dashboard-admin.yaml

# 生成token
# 8760h = 1 年
kubectl create token -n kubernetes-dashboard admin-user --duration=8760h

# 一条龙生成 Dashboard 登录用的 kubeconfig
## 步骤 1:确保已有 admin-user ServiceAccount
## 步骤 2:生成长期 Token
TOKEN=$(kubectl -n kubernetes-dashboard create token admin-user --duration=8760h)
## 步骤 3:获取集群的 CA 证书
CA_DATA=$(kubectl config view --raw -o jsonpath='{.clusters[0].cluster.certificate-authority-data}')
## 步骤 4:获取集群 API Server 地址
SERVER=$(kubectl config view --raw -o jsonpath='{.clusters[0].cluster.server}')

cat > dashboard-kubeconfig.yaml <<EOF
apiVersion: v1
kind: Config
clusters:
- name: kubernetes
  cluster:
    certificate-authority-data: ${CA_DATA}
    server: ${SERVER}
users:
- name: admin-user
  user:
    token: ${TOKEN}
contexts:
- name: admin-user@kubernetes
  context:
    cluster: kubernetes
    user: admin-user
current-context: admin-user@kubernetes
EOF

1.5.3 一键部署dashboard脚本

#!/bin/bash

# 1. 部署 Dashboard
kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml

# 2. 把 Service 改成 NodePort
kubectl patch svc kubernetes-dashboard -n kubernetes-dashboard \
  -p '{"spec":{"type":"NodePort","ports":[{"port":443,"targetPort":8443,"nodePort":30443}]}}'

# 3. 创建管理员
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard
EOF

# 4. 等待 Pod 就绪
echo "等待 Dashboard 启动..."
kubectl wait --for=condition=ready pod -l k8s-app=kubernetes-dashboard -n kubernetes-dashboard --timeout=300s

# 5. 生成 token
echo "===== 访问地址 ====="
echo "https://$(kubectl get nodes -o jsonpath='{.items[0].status.addresses[?(@.type=="InternalIP")].address}'):30443"
echo ""
echo "===== 登录 Token ====="
kubectl -n kubernetes-dashboard create token admin-user --duration=8760h

1.5.4 一键生成dashboard kubeconfig 脚本

#!/bin/bash
# save as generate-dashboard-kubeconfig.sh

set -e

NAMESPACE="kubernetes-dashboard"
SA_NAME="admin-user"
OUTPUT_FILE="dashboard-kubeconfig.yaml"
TOKEN_DURATION="8760h"

echo "==> 1. 确认 ServiceAccount 存在"
kubectl get sa -n ${NAMESPACE} ${SA_NAME} >/dev/null 2>&1 || {
  echo "创建 ServiceAccount..."
  cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ServiceAccount
metadata:
  name: ${SA_NAME}
  namespace: ${NAMESPACE}
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: ${SA_NAME}
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: ${SA_NAME}
  namespace: ${NAMESPACE}
EOF
}

echo "==> 2. 生成 Token (${TOKEN_DURATION})"
TOKEN=$(kubectl -n ${NAMESPACE} create token ${SA_NAME} --duration=${TOKEN_DURATION})

echo "==> 3. 获取集群信息"
CA_DATA=$(kubectl config view --raw -o jsonpath='{.clusters[0].cluster.certificate-authority-data}')
SERVER=$(kubectl config view --raw -o jsonpath='{.clusters[0].cluster.server}')

echo "==> 4. 生成 kubeconfig"
cat > ${OUTPUT_FILE} <<EOF
apiVersion: v1
kind: Config
clusters:
- name: kubernetes
  cluster:
    certificate-authority-data: ${CA_DATA}
    server: ${SERVER}
users:
- name: ${SA_NAME}
  user:
    token: ${TOKEN}
contexts:
- name: ${SA_NAME}@kubernetes
  context:
    cluster: kubernetes
    user: ${SA_NAME}
    namespace: ${NAMESPACE}
current-context: ${SA_NAME}@kubernetes
EOF

echo ""
echo "✅ 完成!"
echo "文件: $(pwd)/${OUTPUT_FILE}"
echo ""
echo "下载到本地:"
echo "  scp $(whoami)@$(hostname -I | awk '{print $1}'):$(pwd)/${OUTPUT_FILE} ~/"
echo ""
echo "然后在 Dashboard 登录页选 Kubeconfig 方式,上传这个文件。"

1.5.5 清理dangling 镜像

nerdctl -n k8s.io images vs docker images 的区别

维度	`docker images`	`nerdctl -n k8s.io images`
操作对象	Docker daemon 的镜像库	containerd 的 k8s.io namespace
镜像来源	`docker pull` 拉的	k8s 拉的 + `nerdctl pull` 拉的
是否显示中间层	不显示(默认隐藏)	显示,所以有很多 `<none>`
数据位置	`/var/lib/docker/`	`/var/lib/containerd/`
哪些容器能用	Docker 容器	k8s 的 Pod
namespace 隔离	没有	有,同一 containerd 可多 namespace

四个工具的定位对比

工具	层级	定位	用户友好度	谁维护
ctr	最底层	containerd 原生调试工具	⭐⭐(不友好)	containerd 官方
nerdctl	中层	Docker 风格 CLI	⭐⭐⭐⭐⭐	containerd 社区
crictl	CRI 层	k8s 专用调试工具	⭐⭐⭐	k8s 官方
kubectl	集群层	管整个 k8s 集群	⭐⭐⭐⭐	k8s 官方

调用链对比

kubectl ─┐
         │ (HTTP API)
         ▼
   API Server ──┐
                │ (k8s 调度 → kubelet)
                ▼
          kubelet ──┐
                    │ (CRI gRPC)
                    ▼  ←──────── crictl(在这一层)
              containerd ──┐
                           │ (containerd gRPC)
                           ▼  ←── ctr / nerdctl(在这一层)
                         runc ──┐
                                ▼
                              容器

三个工具的功能覆盖对比

功能	ctr	nerdctl	crictl
列镜像	✅	✅	✅
拉/推镜像	✅	✅	✅(只拉)
删镜像	✅(危险)	✅(安全)	✅(安全)
导出/导入镜像	✅	✅	❌
跑容器	✅(麻烦)	✅(简单)	❌
列容器	✅	✅	✅(Pod 视角)
进容器	✅(麻烦)	✅	✅
看日志	❌	✅	✅
构建镜像	❌	✅(需 buildkit)	❌
用 compose 编排	❌	✅	❌
列 Pod(k8s 概念)	❌	❌	✅
管理 CRI 资源	❌	❌	✅
读 mirror 配置	❌	✅	✅(通过 containerd)

# 保留正在被运行中容器使用的镜像
# 保留被其他 tagged 镜像依赖的中间层
# 删掉真正孤立的 <none> 镜像

# 方法 1: nerdctl prune(推荐)
sudo nerdctl -n k8s.io image prune

# 加 -a 删所有未被容器使用的镜像(不只是 dangling 的)
sudo nerdctl -n k8s.io image prune -a

# 方法 2: crictl rmi --prune(k8s 官方工具)
sudo crictl rmi --prune

1.6 K8s 证书有效期与续期全攻略

1.6.1 Kubeadm 默认证书有效期

1.6.1.1 两类证书

kubeadm 签发的证书分两类,有效期截然不同:

证书类型	有效期	作用
CA 根证书	10 年	签发其他所有证书的”根”,基本不用续
其他组件证书	1 年	apiserver、etcd、scheduler 等,需要定期续

1.6.1.2 具体证书列表

kubeadm 会生成这些 1 年期证书:

/etc/kubernetes/pki/
├── apiserver.crt                      ← API Server 服务证书
├── apiserver-etcd-client.crt          ← API Server 连 etcd 用
├── apiserver-kubelet-client.crt       ← API Server 连 kubelet 用
├── front-proxy-client.crt             ← 前端代理
├── etcd/
│   ├── server.crt                     ← etcd 服务端
│   ├── peer.crt                       ← etcd 节点间通信
│   ├── healthcheck-client.crt         ← etcd 健康检查
│   └── ca.crt                         ← etcd CA(10 年)
└── ca.crt                             ← 集群根 CA(10 年)

还有 kubeconfig 里嵌入的证书(也是 1 年):

/etc/kubernetes/
├── admin.conf                         ← admin 用的
├── controller-manager.conf
├── scheduler.conf
└── kubelet.conf                       ← 首次用,之后自动轮换

1.6.2 查看证书有效期

1.6.2.1 方法 1:kubeadm 命令(最方便)

1 2	`# 关注RESIDUAL TIME,组件证书是 364d(1 年),CA 是 9y(10 年)。 sudo kubeadm certs check-expiration`

1.6.2.2 方法 2:openssl 直接看

# 看单个证书
sudo openssl x509 -in /etc/kubernetes/pki/apiserver.crt -noout -dates

# 输出
notBefore=Apr 23 10:23:00 2026 GMT
notAfter=Apr 23 10:23:00 2027 GMT

1.6.2.3 方法 3:批量查看

for cert in /etc/kubernetes/pki/*.crt /etc/kubernetes/pki/etcd/*.crt; do
  echo "=== $cert ==="
  sudo openssl x509 -in "$cert" -noout -enddate 2>/dev/null
done

1.6.3 过期前如何续期(正常流程)

1.6.3.1

# 步骤 1:备份(强烈推荐)
# 备份整个 pki 目录和 kubeconfig
sudo cp -r /etc/kubernetes /etc/kubernetes.bak.$(date +%Y%m%d)

# 步骤 2:续期所有证书
# 一条命令续期所有证书:
sudo kubeadm certs renew all

# 步骤 3:重启控制面组件
# kubeadm 的组件都是静态 Pod,改它们的 manifest 文件时间戳就会被 kubelet 重启:
# 简单粗暴方式:restart kubelet,静态 Pod 都会被重启
sudo systemctl restart kubelet

# 或者精细点,触发每个 Pod 重启
/sudo mv /etckubernetes/manifests/kube-apiserver.yaml /tmp/
sleep 20
sudo mv /tmp/kube-apiserver.yaml /etc/kubernetes/manifests/
# 类似操作 kube-controller-manager.yaml, kube-scheduler.yaml, etcd.yaml

# 步骤 4:更新 kubeconfig
# 把新的 admin.conf 拷到用户目录
# 如果 Dashboard 用的 kubeconfig 或其他 kubeconfig 也是从 admin.conf 生成的,全部重新生成
sudo cp /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

# 步骤 5:验证
kubeadm certs check-expiration

云原生

#docker #k8s #container

Kubernetes搭建

https://anyue967.github.io/posts/9acacb00.html

作者

anyu967

发布于

2019年7月25日

许可协议

Kubernetes应用上一篇

Jenkins 下一篇

Kubernetes搭建

1. Kubernetes

1.1 kubernetes 简介:

1.2 kubernetes 组件构成:

1.2.1 Master组件:

1.2.2 Node组件:

1.2.3 容器运行时：

1.2.4 第三方服务(master && node):

1.2.5 kubectl:

1.2.6 Kubernetes CNI网络最强对比：Flannel、Calico、Canal和Weave

1.3 搭建

1.3.1 官方推荐1: Kubeadm

1.3.2 官方推荐2: Binary

1.4 Kubeadm:

1.4.1 环境准备:

1.4.1.1 硬件信息，最小配置 2C4G:

1.4.1.2 设置主机名hostname, 每一台配置hosts文件域名解析:

1.4.1.3 关闭防火墙、SELinux及swap:

1.4.1.4 加载内核模块和网络参数

1.4.1.5 containerd安装与配置：

1.4.1.6 配置国内yum源、Docker源及Kubernets源:

1.4.2 软件安装:

1.4.2.1 所有节点安装docker、kuberadm、kubelet及kubectl

1.4.3 部署配置:

1.4.3.1 下载参考配置文件

1.4.3.2 初始化mater节点

1.4.3.3 加入worker节点

1.4.3.4 部署网络插件(flannel 或 calico)

1.4.3.5 创建Pod以验证集群是否正常

1.5安装Dashboard(master节点)

1.5.1 安装Dashboard v2 vs v3 对比

1.5.2 安装Dashboard v2.x

1.5.3 一键部署dashboard脚本

1.5.4 一键生成dashboard kubeconfig 脚本

1.5.5 清理dangling 镜像

1.6 K8s 证书有效期与续期全攻略

1.6.1 Kubeadm 默认证书有效期

1.6.1.1 两类证书

1.6.1.2 具体证书列表

1.6.2 查看证书有效期

1.6.2.1 方法 1:kubeadm 命令(最方便)

1.6.2.2 方法 2:openssl 直接看

1.6.2.3 方法 3:批量查看

1.6.3 过期前如何续期(正常流程)

1.6.3.1

1.3.1 官方推荐1: `Kubeadm`

1.3.2 官方推荐2: `Binary`

1.4.1.3 关闭`防火墙`、`SELinux`及`swap`:
